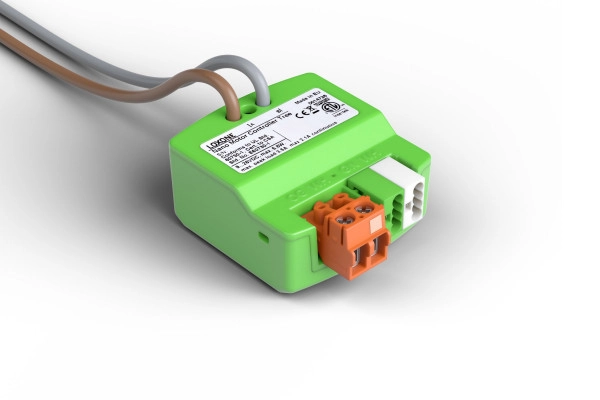

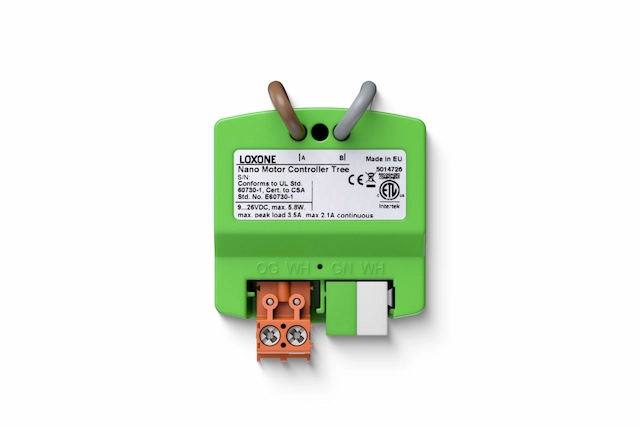

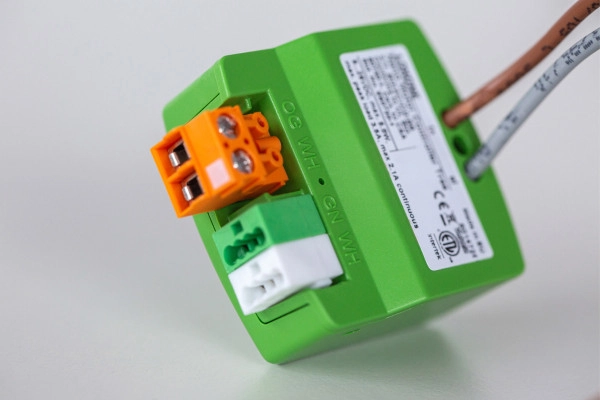

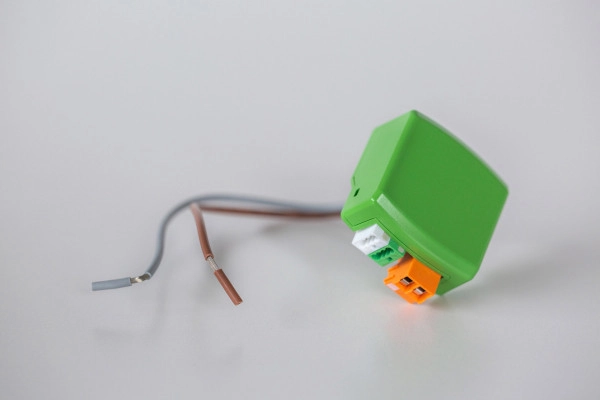

Der Nano Motor Controller Tree ist ein kompaktes Modul mit Gleichstrom-Ausgängen, welches über die Loxone Tree Schnittstelle angesteuert wird. An den konfigurierbaren Ausgängen können Gleichstrom-Motore in der Geschwindigkeit gesteuert werden, oder LED-Leuchtmittel gedimmt werden.

Features:

• 3 Betriebsarten: Motor Bidirektional, Motor Unidirektional, PWM Dimmung
• Integrierte Überstromerkennung sowie Stromflusserkennung

Technische Details:

Spannungsversorgung: 9 … 26VDC

Max. Gesamtbelastung der Ausgänge: 2,1A kontinuierlich; 5A Spitze (<30s) 2,1A

PWM Frequenz: 1kHz … 10kHz 400Hz

Einstellbereich Stromflusserkennung: 100mA … 3500mA

Einstellbereich Überstromerkennung: 100mA … 3500mA

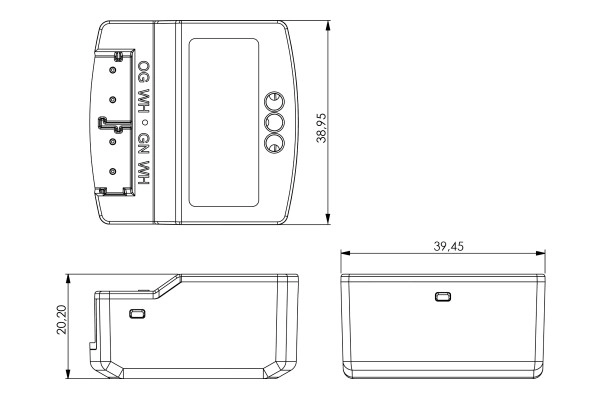

Produktmaße: 39,45×38,95×20,20mm / 1,55×1,53×0,80” (LxBxH)



Anschlussplan

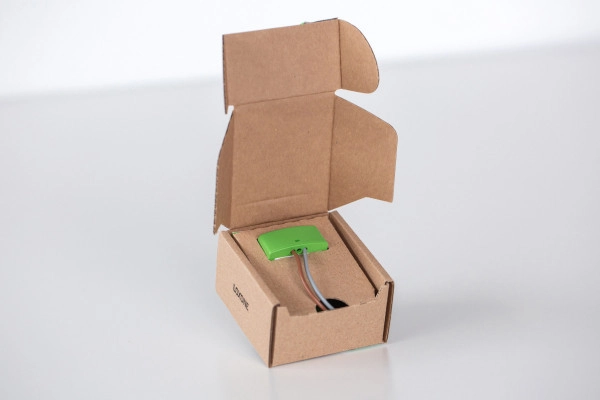

Lieferumfang:

1x Nano Motor Controller Tree

1x Beipackfolder
